MONILOG®

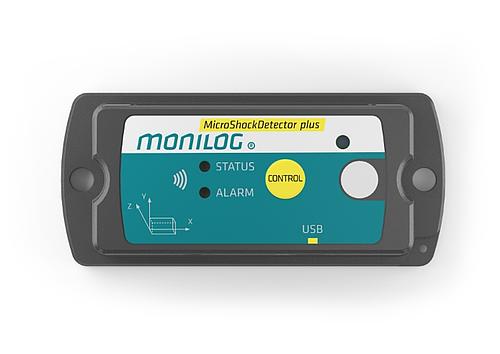

MicroShockDetector plus

Kleiner, leichter Stoßdatenlogger mit Kommunikation über USB und NFC. Auch für Luftfracht geeignet. Statusbericht mit Smartphone und kostenloser App auslesbar.

App Download
Anwendung der MONILOG® Connect App
360° Ansicht
PDF Download
Produktbeschreibung
Technische Daten
×
×
Funk

FUNK

Stoss

STOSS

Neigung

NEIGUNG

Vibration

VIBRATION

Temperatur

TEMPERATUR

Feuchtigkeit

FEUCHTIGKEIT

Druck

DRUCK

GPS Tracking

GPS TRACKING

Lichteinfall

LICHTEINFALL

  • Registriert die 200 größten Stoßereignisse in X,Y,Z-Richtung
  • Speichert bis zu 10 Kurvenverläufe der größten Stöße
  • Intelligente Signalfilterung und Bewertung
  • Anzeige einer Grenzwertüberschreitung mit Alarm LED
  • Kontinuierliche Aufzeichnung von Temperatur, Luftfeuchte, Luftdruck, Licht
  • Intuitiv bedienbar, extrem lange und netzunabhängige Betriebszeit
  • Kommunikation über USB und NFC
  • Einfache Konfiguration und Auswertung mit lizenzfreier PC-Software
  • Statusbericht per NFC mit Smartphone und kostenloser App auslesbar
  • Konfigurierbarer Aufzeichnungszeitraum über Start-Stopp-Zeit
  • Einfache Montage per Klebepad, Schrauben oder Magnetfüßen

produktbeschreibung:

  • Hochempfindliche Geräte, wie z. B. große, supraleitende Magnete in der Medizintechnik, brauchen einen sicheren und nachweisbaren Schutz beim Transport oder während der Lagerung.
  • Beste Dienste leistet hier der kompakte MONILOG® MicroShockDetector plus.
  • Er ist kleiner als ein Smartphone und nur 180 Gramm schwer.
  • Das Messgerät speichert zuverlässig alle Daten über Stöße jeder Dimension, ordnet diese in Beschleunigungsklassen ein, liefert Kurvenverläufe und meldet Alarm, sobald festgelegte Grenzwerte überschritten werden. Zusätzlich werden Temperatur, Luftfeuchte, Luftdruck und Licht überwacht.
  • Die Einschaltzeit des MicroShockDetector plus ist einfach konfigurierbar.
  • Über den USB-Port können alle Daten ausgelesen, an einen PC übertragen und ausgewertet werden.
  • Überdies gibt es eine Auslesemöglichkeit des Statusberichtes mit dem Smartphone über NFC.
  • Die kostenlose App versendet den ausgelesenen Statusbericht als PDF-Datei per E-Mail.
  • Mit Klebepads, Schrauben oder mitgelieferten Magnethaftfüßen ist das Gerät schnell montiert und wieder demontiert.
  • Aufgrund der guten ökonomischen und ökologischen Parameter lässt sich auch ein nur einmaliger Einsatz des Datenloggers verantworten.

Technische Daten:

Gehäuse
Kunststoffgehäuse mit Edelstahlboden
Betriebs- und Lagerbedingungen
-40°C bis +65°C, max. 98% relative Luftfeuchte
Datenspeicher / Uhrzeit
Datenerhalt der Messwerte unabhängig vom Batteriezustand mindestens 10 Jahre
Bedien- und Anzeigeelemente
1 Taster für Statusanzeige, Ein-/Ausschalten mit Passwortschutz
Temperatur
-40°C bis +65°C ±1 K, 100.000 Messwerte
Relative Luftfeuchte
0% bis 100%, Toleranz ±3,5% (bei 20 bis 80% relative Luftfeuchte), 100.000 Messwerte
Licht
0 lx – 65000 lx ±10 %, 100.000 Messwerte
Luftdruck
260 – 1260 mbar ±2 mbar, 100.000 Messwerte
Konformität
Gerätezulassung nach CE, UKCA, ISED, FCC, RTCA/DO160G, RoHS, WEEE Einsatz gemäß IEEE C 57.150-2012
Programmierbare Messparameter
X, Y, Z Registrierschwellen, X, Y, Z Alarmschwellen, minimale Stoßdauer, Messintervall für Temperatur, Luftfeuchte, Luftdruck, Licht Start-Stopp-Zeit (Einschaltzeitraum), Passwortschutz mittels lizenzfreier Windows- und Android-Software
Messwertaufnahme Stoß
200 Datensätze mit der größten Raumvektor-Amplitude, davon die 10 größten Ereignisse mit Kurvenverlauf über 1 s, Auflösung 2 ms
Anschlüsse
Mini USB 2.0
Stromversorgung
1 wechselbare Lithiumzelle, 3,6 V der Bauform LR06 (AA, Mignon), Lithiumgehalt ~0,7g Laufzeit bis 3 Jahre im Einschaltzeitraum (abhängig von der Gerätekonfiguration)
Beschleunigungssensor
3D-MEMS, Messbereich ±14 g, 10 mg Auflösung, Genauigkeit: ±(0,2g und 2% Messwert), Registrierschwelle ab 0,25 g, Untere Grenzfrequenz 1 Hz, Obere Filtergrenzfrequenz werkseitig auf 25 Hz eingestellt
Stoßklassierung
Einteilung der Stöße nach Raumvektor-Amplitude in Klassen, Anzahl Stöße nicht limitiert >0,25 g, >0,5 g, >1 g, >1,5 g, >2 g, >3 g, >4 g, >5 g
Anzeige
2 LEDs für Zustände Status und Überschreitung Alarmgrenzwert
NFC
Statusbericht per NFC mit Smartphone und kostenloser App „MONILOG® Connect“ auslesbar Speichern und / oder Versand des PDF-Berichts per E-Mail
Abmessungen
106x48x33 mm (LxBxH), 126x48x40 mm (LxBxH mit Magnetfüßen)
Gewicht
ca. 172 g (258 g gesamt, wenn auf Magnetfüßen montiert)
Schutzart
IP 67
