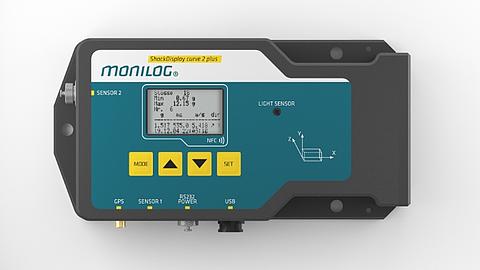

ShockDisplay curve 2 plus

Transportdatenlogger mit hochsensiblen Sensoren zur Messung verschiedener Risikofaktoren. Normenkonforme Datenaufzeichnung. Unmittelbare Datenverfügbarkeit über kostenlose App.

App Download
Anwendung der MONILOG® Connect App
360° Ansicht
PDF Download
Produktbeschreibung
Technische Daten
×
×
Funk

FUNK

Stoss

STOSS

Neigung

NEIGUNG

Vibration

VIBRATION

Temperatur

TEMPERATUR

Feuchtigkeit

FEUCHTIGKEIT

Druck

DRUCK

GPS Tracking

GPS TRACKING

Lichteinfall

LICHTEINFALL

  • Äußerst robuster Schockrecorder
  • Registriert alle mechanischen Stoßereignisse und speichert die 500 größten mit Signalverlauf
  • Zeichnet Richtung, Stärke, Zeitpunkt, Dauer, Mini- und Maximum der Einwirkung auf
  • Kontinuierliche Aufzeichnung von Temperatur, Luftfeuchte, Luftdruck und Lichteinfall
  • Konformität mit allen relevanten Normen und Standards zur Messung von Transportstößen
  • Kommunikation über USB und NFC
  • Speichert GPS-Koordinaten für eine exakte Positionsbestimmung
  • Integrierter Neigungssensor zur Erkennung von Kipp- und Pendelvorgängen
  • Statusbericht per NFC mit Smartphone und kostenloser App auslesbar
  • Intuitiv bedienbar, extrem lange und netzunabhängige Betriebszeit
  • Mit lizenzfreier Software leicht zu konfigurieren und auszuwerten
  • Manipulationssicher durch mehrstufigen Passwortschutz

produktbeschreibung:

  • Der MONILOG® ShockDisplay curve 2 plus ist ein einfach zu bedienender und vielseitig einsetzbarer Datenlogger.
  • Er überwacht empfindliche Güter auf langen Transportwegen und in kritischen Umgebungen, wie z.B. Transformatoren, Generatoren, Schaltanlagen oder fragile Optiken, Medizin- oder Automotive-Komponenten.
  • Die Sensorik des Datenloggers misst Stoßereignisse, Temperatur, Feuchte, Luftdruck und Neigung - wichtig bei Transporten unter Schutzgas oder bei temperatur- und feuchteempfindlichen Transportgütern.
  • Über einen integrierten GPS-Empfänger kann der jeweilige Standort der Transportgüter sowohl bei kritischen Ereignissen als auch in zeitlichen Intervallen lokalisiert werden.
  • Aufgenommene Positionsdatensätze können z.B. in Google Earth© oder andere Programme importiert, anschaulich dargestellt und ausgewertet werden.
  • Die lizenzfreie Software MONILOG® SYCUR erlaubt eine einfache und intuitive Bedienung des Datenloggers.
  • Ein robustes Gehäuse mit einer IP67-Zertifizierung schützt das Gerät vor Staub und Spritzwasser.
  • Handelsübliche Alkaline-Batterien sichern eine netzunabhängige Stromversorgung.
  • Die Messdaten lassen sich bequem mit dem Smartphone per NFC oder über den USB-Port auslesen und auswerten.
  • Die kostenlose App versendet den ausgelesenen Statusbericht als PDF-Datei per E-Mail.
  • Mit dem Gerät lassen sich über sehr lange Zeiträume hinweg die Ursachen von Transportschäden exakt ermitteln.
  • Der minimale Energieverbrauch und eine lange, wartungsfreie Betriebszeit machen das MONILOG® ShockDisplay curve 2 plus zu einem autarken Messgerät, das auch unter widrigen Umweltbedingungen äußerst zuverlässig arbeitet.
  • Das MONILOG® ShockDisplay curve 2 plus erfüllt alle Normen und Richtlinien zur Stoßmessung und Transportüberwachung.

Technische Daten:

Gehäuse
Aluminium, eloxiert • Schutzgrad IP67; Gewicht: 1,07 kg inkl. Alkaline Batterien • 42 g je Magnetfuß; Maße: 198 x 100 x 44 mm (T x B x H) • Ø32 x 7 mm² (kleiner Magnetfuß); Flächenmontage über 3-Punkt-Schraubbefestigung empfohlen, optional Magnetfußmontage
Betriebs- und Lagerbedingungen
-20°C bis +60°C mit Alkaline Batterien • -40°C bis +85°C mit Lithium Batterien
Datenspeicher / Uhrzeit
Datenerhalt mindestens 10 Jahre unabhängig vom Batteriezustand; 32 MB Flash Parameter- und Datenspeicher; Datum und Uhrzeit als Weltzeit UTC, gestützt durch interne Batterie, Austausch beim Hersteller nach 6 Jahren nötig
Spannungsversorgung
intern: 2 Batterien Typ D bzw. R20 austauschbar; Alkaline Batterien (2 x 1,5 V, 16.000 mAh) • Lithium Batterien (2 x 3,6 V, 17.000 mAh) • Betriebsdauer bis zu 3 Jahren, typisch 1 Jahr (bei Alkaline Batterien, alle Optionen aktiv mit relevanten Einstellungen); extern: Mini-USB-AB 5 V • externe Stromversorgung (6 - 24 V, < 15 W) über IP67 Stecker (an RS232 / Power)
Schnittstellen
USB 2.0 Client (Mini-USB-AB) • RS232 über IP67 Stecker fünfpolig (für optionale Anwendung) • NFC: Statusbericht mit Smartphone und kostenloser App „MONILOG® Connect“ auslesbar • Speichern und Versand des PDF-Berichtes per E-Mail; Analoger Eingang: Anschluss für analogen Drucksensor
GPS-Positionsbestimmung
32 Satellitenkanäle (GPS, SBAS, BeiDou, QZSS) • SMA-Buchse für externe aktive Antenne 50 Ω 3 bis 30 mA, 3 V (Stab- oder Kabelantenne) • 25.000 Datensätze, Toleranz 100 m
Bedien- und Anzeigeelemente
beleuchtete LCD-Anzeige, zeigt: Datum, Uhrzeit, Raumvektor, integrierte Stoßstärke, Stoßdauer, Minimum, Maximum, Anzahl Stoßwerte und Neigungswerte; mehrsprachige und passwortgeschützte Menüführung
Beschleunigung und Stoß
14 g (3 Achsen, 2.000 Hz, Toleranz ±0,32 g) • konfigurierbare, digitale Signalfilterung • beim Überschreiten von Registrierschwellen werden Stoßkurven aufgenommen • die 500 größten Stoßkurven werden gespeichert • optional: 30 g, 1.600 Hz, Toleranz ±0,6 g oder 60 g, 1.600 Hz, Toleranz ±1,2 g
Messwertaufnahme Neigung
Neigungsberechnung aus statischer Beschleunigung • beim Überschreiten der Registrierschwelle werden ereignisbezogen bis zu 640 Neigungskurven (12 Hz, 8 s, Toleranz ±3°) aufgenommen • zusätzlich kontinuierliche Neigungsaufzeichnung im Intervall zwischen 1 Minute und 24 Stunden einstellbar • 200.000 Datensätze
Temperatur
-40°C bis +85°C • Toleranz ±0,5 K • 200.000 Datensätze
Relative Luftfeuchte
0% bis 100% • Toleranz ±2% (bei 20 bis 80% relative Luftfeuchte) • 200.000 Datensätze
Licht
0 lx - 65.000 lx • Toleranz ±15 % • 200.000 Datensätze
Luftdruck
260 bis 1.260 mbar • Toleranz ±2 mbar (optional: 10 bis 2.000 mbar, Toleranz ±4 mbar) • 200.000 Datensätze • beim Anschluss eines externen Drucksensors wird der externe Druck gespeichert
Konformität
Gerätezulassung nach CE, UKCA, RoHS, WEEE • Stoßbewertung nach DIN EN 15433-6 • Frequenzanalyse nach DIN EN 13011 • Einsatz gemäß IEEE C 57.150-2012
Auswertung / Gerätekonfiguration
am Gerätedisplay bzw. weitere Auswertungsmöglichkeiten über die zum Lieferumfang gehörende Software für WIN 7/8/10
Kalibrierung
Werkskalibrierung gültig für 2 Jahre, wenn nicht anders vereinbart
Programmierbare Messparameter
Stoßregistrierschwellen x, y, z • minimale Stoßdauer, Stoßstärke • Limit für Neigung, Temperatur, Luftfeuchte, Druck • Alarmanzeige im Display • Intervalle für kontinuierliche Messung von GPS, Neigung, Temperatur, Feuchte und Druck • Passwort zum Lesen, Konfigurieren, Ein- und Ausschalten • Start- und Stoppzeit zur Aufzeichnung von Messdaten
