MONILOG®

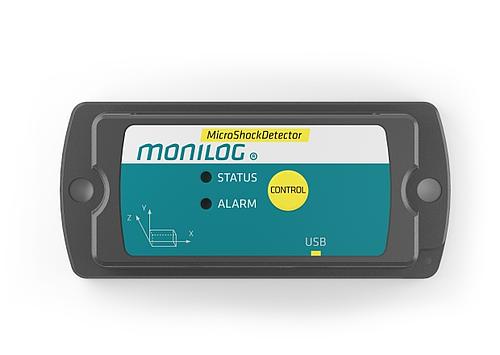

MicroShockDetector

Kleiner, leichter Stoßdatenlogger mit intelligenter Signalfilterung und -bewertung. Alarm-LED bei Grenzwertüberschreitung.

360° Ansicht
PDF Download
Produktbeschreibung
Technische Daten
×
Funk

FUNK

Stoss

STOSS

Neigung

NEIGUNG

Vibration

VIBRATION

Temperatur

TEMPERATUR

Feuchtigkeit

FEUCHTIGKEIT

Druck

DRUCK

GPS Tracking

GPS TRACKING

Lichteinfall

LICHTEINFALL

  • Registriert die 200 größten Stoßereignisse in X,Y,Z-Richtung
  • Speichert bis zu 10 Kurvenverläufe der größten Stöße
  • Intelligente Signalfilterung und Bewertung
  • Anzeige einer Grenzwertüberschreitung mit Alarm LED
  • Kontinuierliche Temperaturaufzeichnung
  • Intuitiv bedienbar, extrem lange und netzunabhängige Betriebszeit
  • Kommunikation über USB
  • Einfache Konfiguration und Auswertung mit lizenzfreier PC-Software
  • Konfigurierbarer Aufzeichnungszeitraum über Start-Stopp-Zeit
  • Einfache Montage per Klebepad, Schrauben oder Magnetfüßen

produktbeschreibung:

  • Hochempfindliche Geräte, wie z. B. große, supraleitende Magnete in der Medizintechnik, brauchen einen sicheren und nachweisbaren Schutz beim Transport oder während der Lagerung.
  • Beste Dienste leistet hier der kompakte MONILOG® MicroShockDetector.
  • Er ist kleiner als ein Smartphone und nur 180 Gramm schwer.
  • Das Messgerät speichert zuverlässig alle Daten über Stöße jeder Dimension, ordnet diese in Beschleunigungsklassen ein, liefert Kurvenverläufe und meldet Alarm, sobald festgelegte Grenzwerte überschritten werden. Zusätzlich wird die Temperatur überwacht.
  • Die Einschaltzeit des MicroShockDetector ist einfach konfigurierbar.
  • Über den USB-Port können alle Daten ausgelesen, an einen PC übertragen und ausgewertet werden.
  • Mit Klebepads, Schrauben oder mitgelieferten Magnethaftfüßen ist das Gerät schnell montiert und wieder demontiert.
  • Aufgrund der guten ökonomischen und ökologischen Parameter lässt sich auch ein nur einmaliger Einsatz des Datenloggers verantworten.

Technische Daten:

Gehäuse
Kunststoffgehäuse mit Edelstahlboden
Betriebs- und Lagerbedingungen
-40°C bis +65°C, max. 98% relative Luftfeuchte
Datenspeicher / Uhrzeit
Datenerhalt der Messwerte unabhängig vom Batteriezustand mindestens 10 Jahre
Bedien- und Anzeigeelemente
1 Taster für Statusanzeige, Ein-/Ausschalten mit Passwortschutz
Temperatur
-40°C bis +65°C ±1 K, 100.000 Messwerte
Konformität
Gerätezulassung nach CE, UKCA, IC, FCC, RoHS, REACH, WEEE; Einsatz gemäß IEEE C 57.150-2012
Programmierbare Messparameter
X, Y, Z Registrierschwellen, X, Y, Z Alarmschwellen, minimale Stoßdauer, Temperaturmessintervall Start-Stopp-Zeit (Einschaltzeitraum), Passwortschutz mittels lizenzfreier Windows-Software
Messwertaufnahme Stoß
200 Datensätze mit der größten Raumvektor-Amplitude, davon die 10 größten Ereignisse mit Kurvenverlauf über 4 s, Auflösung 2 ms
Anschlüsse
Mini USB 2.0
Stromversorgung
1 wechselbare Lithiumzelle, 3,6 V der Bauform LR06 (AA, Mignon), Lithiumgehalt ~0,7g Laufzeit bis 3 Jahre im Einschaltzeitraum (abhängig von der Gerätekonfiguration)
Beschleunigungssensor
3D-MEMS, Messbereich ±8 g, 10 mg Auflösung, Genauigkeit: ±(0,2g und 2% Messwert), Registrierschwelle ab 0,25 g, Untere Grenzfrequenz 1 Hz, Obere Filtergrenzfrequenz auf 25 Hz eingestellt
Stoßklassierung
Einteilung der Stöße nach Raumvektor-Amplitude in Klassen, Anzahl Stöße nicht limitiert >0,25 g, >0,5 g, >1 g, >1,5 g, >2 g, >3 g, >4 g, >5 g
Anzeige
2 LEDs für Zustände Status und Überschreitung Alarmgrenzwert
Abmessungen
106 x 48 x 33 mm (LxBxH), 126 x 48 x 40 mm (LxBxH mit Magnetfüßen)
Gewicht
ca. 172 g (258 g gesamt, wenn auf Magnetfüßen montiert)
Schutzart
IP 67
